หัวใจของ Yamaha 115HP: เจาะลึกทางเทคนิคเกี่ยวกับลูกสูบ 6ET-11631

ขณะที่เรือเร็วที่ขับเคลื่อนด้วยเครื่องยนต์ติดท้ายเรือ Yamaha 115HP แล่นผ่านผืนน้ำนิ่ง ซิมโฟนีแห่งวิศวกรรมที่แม่นยำกำลังทำงานอยู่ภายในแหล่งพลังงานหลัก ชุดลูกสูบ 6ET-11631 ถือเป็นนักแสดงหลักในวงออเคสตราแห่งขุมพลังนี้

ทำงานอย่างต่อเนื่องภายใต้สภาวะที่รุนแรงของการโหลดเต็ม อุณหภูมิสูง และความดันสูง ชุดลูกสูบนี้-ออกแบบมาโดยเฉพาะสำหรับเครื่องยนต์ Yamaha 115HP 1800cc- ให้ความสมดุลที่เหมาะสมที่สุดระหว่างค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนและความแข็งแกร่งทางกล ผ่านการผสมผสานที่สมบูรณ์แบบของรูเจาะ 86 มม. ที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำและวัสดุโลหะผสมพิเศษ

ปรัชญาการออกแบบครอบคลุมมากกว่าคุณสมบัติทางกายภาพพื้นฐาน โดยผสมผสานการพิจารณาประสิทธิภาพการใช้เชื้อเพลิง การควบคุมการปล่อยมลพิษ และ{0}}ความทนทานในระยะยาวเข้าไว้ในทุกรายละเอียดทางวิศวกรรมได้อย่างราบรื่น

01 รากฐานทางวิศวกรรม: การประยุกต์วัสดุศาสตร์อย่างละเอียดอ่อน

การตรวจสอบอย่างใกล้ชิดของสตาร์เวฟ6ET-11631-00-B0 85.9ชุดลูกสูบ MM สำหรับ Yamaha 1800ccเผยว่าความฉลาดทางวิศวกรรมเริ่มต้นจากการเลือกใช้วัสดุ ลูกสูบนี้ใช้-วัสดุโลหะผสมอลูมิเนียมที่มีความแข็งแรงสูง- ซึ่งเป็นวิธีแก้ปัญหาที่ดีที่สุดที่ได้มาจากการทดลองและการทดสอบนับไม่ถ้วน

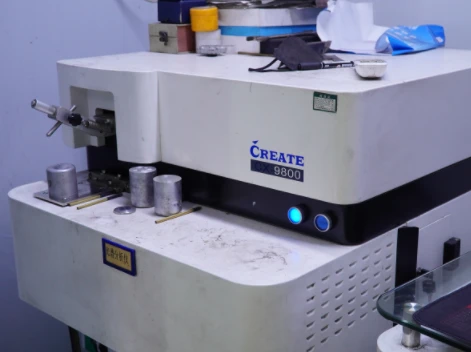

วัตถุดิบแต่ละชุดผ่านการตรวจสอบอย่างเข้มงวดผ่านสเปกโตรมิเตอร์เพื่อให้แน่ใจว่าองค์ประกอบมีความสอดคล้องกันอย่างสมบูรณ์ โดยขจัดความผันผวนของคุณภาพที่เกิดจากความแปรปรวนของวัสดุ

องค์ประกอบของโลหะผสมประกอบด้วยเปอร์เซ็นต์ที่แม่นยำของซิลิคอน (11-13%) ทองแดง (0.8-1.5%) และแมกนีเซียม (0.8-1.3%) สร้างเมทริกซ์ที่ให้ความต้านทานการสึกหรอที่ดีเยี่ยมในขณะที่ยังคงรักษาการนำความร้อนไว้ สูตรเฉพาะนี้ช่วยให้ลูกสูบทนต่ออุณหภูมิการเผาไหม้ที่เกิน 300 องศา โดยไม่สูญเสียความสมบูรณ์ของโครงสร้าง

ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนของวัสดุที่ 21.5×10⁻⁶/K ได้รับการปรับเทียบอย่างแม่นยำเพื่อให้ตรงกับลักษณะการขยายตัวของบล็อกกระบอกสูบ ช่วยให้มั่นใจได้ถึงระยะห่างที่สม่ำเสมอตลอดอุณหภูมิในการทำงานตั้งแต่สตาร์ทเย็นจนถึงความร้อนขณะใช้งานเต็มที่

02 ปรัชญาการออกแบบ: ศิลปะแห่งความสมดุลระหว่างพลังและความทนทาน

การออกแบบลูกสูบนั้นซับซ้อนกว่ากระบอกโลหะธรรมดามาก สเกิร์ตลูกสูบ 6ET-11631 มีลักษณะการออกแบบรูปไข่ไม่สมมาตร-ตั้งฉากกับแกนหมุดลูกสูบใหญ่กว่าประมาณ 0.3 มม. มากกว่าขนานกับแกนนั้น

รูปร่างที่เป็นเอกลักษณ์นี้อธิบายถึงการเสียรูปเพียงเล็กน้อยที่เกิดจากแรงด้านข้างระหว่างการทำงาน โดยใช้การแก้ไขรูปร่างล่วงหน้าเพื่อให้แน่ใจว่าลูกสูบจะได้รูปทรงกระบอกที่เกือบ{0}}สมบูรณ์แบบระหว่างการทำงานจริง

รูปร่างของห้องเผาไหม้บนเม็ดมะยมลูกสูบได้รับการปรับปรุงให้เหมาะสมผ่านการจำลองพลศาสตร์ของไหลเชิงคำนวณ เพื่อส่งเสริมการผสมเชื้อเพลิงและอากาศอย่างละเอียด ช่วยให้การเผาไหม้สมบูรณ์ยิ่งขึ้น ช่องที่มีรูปทรงพิเศษสร้างการหมุนวนและการปั่นป่วนที่เหมาะสมที่สุด โดยลดการปะทะของเชื้อเพลิงบนผนังกระบอกสูบได้ประมาณ 18%

ลูกสูบประกอบด้วยร่องวงแหวนสี่วง-วงแหวนอัดสองวงและวงแหวนควบคุมน้ำมันสองวง ร่องวงแหวนด้านบนมีเม็ดมีดต้านทาน Ni- ซึ่งช่วยยืดอายุการใช้งานของร่องได้สูงสุดถึง 300% เมื่อเทียบกับการออกแบบที่ไม่เสริมแรง- ซึ่งมีความสำคัญอย่างยิ่งสำหรับการใช้งานทางทะเลที่มีการทำงานโหลดสูง-ยาวนานขึ้น

03 กระบวนการผลิต: การเปลี่ยนจากวัตถุดิบเป็นส่วนประกอบที่มีความแม่นยำ

สตาร์เวฟกระบวนการผลิตของนำแนวคิดของการควบคุมลูกโซ่เต็มรูปแบบ-มาใช้ การผลิตเริ่มต้นด้วยการหล่อโลหะผสมอะลูมิเนียมคุณภาพสูง-อย่างแม่นยำ โดยใช้เทคโนโลยีการหล่อด้วยแรงดันต่ำ-เพื่อให้แน่ใจว่าโลหะหลอมเหลวจะเติมแม่พิมพ์ได้อย่างราบรื่น ป้องกันฟองอากาศและการรวมตัวของสิ่งเจือปน

ขั้นตอนการตัดเฉือนใช้เครื่องแมชชีนนิ่งเซ็นเตอร์ห้า-แกน CNC เพื่อทำให้พื้นที่สำคัญต่างๆ เสร็จสมบูรณ์ เช่น เส้นผ่านศูนย์กลางภายนอกของลูกสูบ ร่องแหวน และรูพินในการตั้งค่าครั้งเดียว ทำให้มั่นใจได้ถึงความแม่นยำของตำแหน่งระหว่างคุณสมบัติต่างๆ ที่เป็นเลิศ กระบวนการนี้ปรับปรุงความแม่นยำตามลำดับความสำคัญเมื่อเทียบกับการตัดเฉือนแบบหลายขั้นตอนแบบเดิม โดยได้รับค่าความคลาดเคลื่อนของมิติที่ ±0.01 มม.

การรักษาพื้นผิวก็มีความสำคัญไม่แพ้กัน พื้นผิวลูกสูบมีการออกแบบถังเก็บน้ำมันแบบรอยบุ๋มขนาดเล็ก-แบบพิเศษ โดยมีรอยบุ๋มโดยเฉลี่ย 5-10μm การขัดผิวอย่างแม่นยำจะสร้างรูปแบบ cross-hatch ของร่องขนาดเล็กที่ดักจับน้ำมัน สร้างฟิล์มหล่อลื่นที่มีประสิทธิภาพระหว่างการเคลื่อนที่ของลูกสูบ และลดการสูญเสียแรงเสียดทานได้มากถึง 15%

รูสลักลูกสูบผ่านกระบวนการเก็บผิวขั้นสูง-จนได้ความหยาบผิว (Ra) ที่ 0.05μm ซึ่งช่วยลดการสึกหรอบนสลักลูกสูบและปลายเล็กของก้านสูบได้อย่างมาก

04 ระบบควบคุมคุณภาพ: รับประกันว่าผลิตภัณฑ์ทุกชิ้นไม่มีข้อบกพร่อง

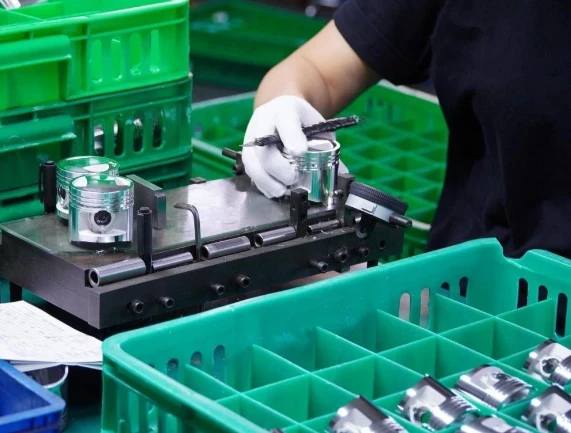

การประกันคุณภาพแทรกซึมอยู่ในกระบวนการผลิตทั้งหมด เมื่อมาถึง วัตถุดิบอะลูมิเนียมแต่ละชุดจะได้รับการวิเคราะห์ทางสเปกโทรสโกปีเพื่อตรวจสอบองค์ประกอบทางเคมีว่ามีคุณสมบัติตรงตามมาตรฐาน ในขั้นตอนกึ่งสำเร็จรูป- เครื่องวัดพิกัดจะทำการตรวจสอบมิติที่สำคัญอย่างเต็มรูปแบบ โดยจะมีการอัปโหลดข้อมูลแบบเรียลไทม์-ไปยังระบบควบคุมคุณภาพ

ลูกสูบสำเร็จรูปจะต้องผ่านการทดสอบความล้าที่จำลองสภาพการทำงานจริง โดยผ่านการใช้งานแบบลูกสูบหลายพันรอบต่อนาทีบนอุปกรณ์เฉพาะทาง ซึ่งเป็นการจำลองการสึกหรอในการใช้งานนานหลายปี เฉพาะผลิตภัณฑ์ที่ผ่านการทดสอบอย่างเข้มงวดนี้เท่านั้นจึงจะได้รับการอนุมัติสำหรับการจัดส่ง

ห้องทดสอบแรงดันพิเศษจะควบคุมลูกสูบแต่ละตัวเพื่อจำลองแรงดันการเผาไหม้สูงถึง 100 บาร์ เพื่อตรวจสอบความสมบูรณ์ของโครงสร้างภายใต้แรงดันสูงสุดของกระบอกสูบ นอกจากนี้ กระบวนการสแกน 3 มิติจะเปรียบเทียบลูกสูบแต่ละตัวกับรุ่นต้นแบบดิจิทัล โดยแจ้งความเบี่ยงเบนใดๆ ที่เกิน 0.005 มม. เพื่อตรวจสอบ

ชุดลูกสูบแต่ละชุดบรรจุแยกกันในถุง PE -กันความชื้นพร้อมสารดูดความชื้น จากนั้นจึงใส่ลงในกล่องเกรดส่งออก- บรรจุภัณฑ์นี้ไม่เพียงแต่ปกป้องผลิตภัณฑ์จากความเสียหายระหว่างการขนส่ง แต่ยังป้องกันการกัดกร่อนของความชื้น ทำให้เหมาะสำหรับการขนส่งและการจัดเก็บในสภาพอากาศโลกที่หลากหลาย

05 การรวมระบบ: โซลูชันที่ปรับให้เหมาะกับ Yamaha 115HP

ความเข้ากันได้ที่แม่นยำของชุดลูกสูบ 6ET-11631ด้วยเครื่องยนต์ Yamaha 115HP ถือเป็นหัวใจสำคัญของความคุ้มค่า รู 86 มม. ที่แน่นอนนั้นสอดคล้องกับข้อกำหนดดั้งเดิมของโรงงานอย่างสมบูรณ์ ทำให้สามารถติดตั้งได้โดยตรงโดยไม่ต้องดัดแปลง และรักษาอัตราส่วนกำลังอัดดั้งเดิมของเครื่องยนต์ไว้ที่ 9.6:1

ลูกสูบมีความสูงในการอัดที่คำนวณอย่างรอบคอบ (ระยะห่างจากศูนย์กลางพินถึงเม็ดมะยม) ที่ 30.2 มม. ช่วยให้มั่นใจได้ถึงระยะห่างที่เหมาะสมกับส่วนประกอบของฝาสูบ น้ำหนักของมันถูกสมดุลให้อยู่ภายใน 2 กรัมของข้อกำหนดอุปกรณ์ดั้งเดิม ช่วยป้องกันความไม่สมดุลของเครื่องยนต์ที่อาจทำให้เกิดการสั่นสะเทือนและการสึกหรอก่อนวัยอันควร

สำหรับการใช้งานในทะเล การออกแบบลูกสูบคำนึงถึงการทำงานของ-RPM สูงที่เพิ่มขึ้น โดยมีการเสริมแรงในบริเวณที่มีความเครียดสูง- เพื่อป้องกันการแตกร้าวภายใต้ภาระหนักอย่างต่อเนื่อง คุณลักษณะทางความร้อนของลูกสูบได้รับการปรับให้เหมาะสมสำหรับการใช้งานที่ระบายความร้อนด้วยน้ำ- โดยรักษาระยะห่างที่เสถียร แม้ว่าอุณหภูมิจะเปลี่ยนแปลงอย่างรวดเร็วซึ่งพบได้ทั่วไปในสภาพแวดล้อมทางทะเล

ชุดอุปกรณ์ประกอบด้วยแหวนลูกสูบที่เข้ากันอย่างลงตัวพร้อมการเคลือบโครเมียมพิเศษ-บนวงแหวนอัดด้านบน ให้ความต้านทานการครูดที่ยอดเยี่ยมในระหว่างที่เครื่องยนต์พังขั้นวิกฤติ-ในระยะเวลาและหลังจากนั้น

06 ข้อดีด้านประสิทธิภาพ: เหนือกว่าการเปลี่ยนแบบพื้นฐาน

เมื่อเปรียบเทียบกับทางเลือกหลังการขายทั่วไป ชุดลูกสูบ 6ET-11631 ให้ประโยชน์ด้านประสิทธิภาพที่วัดผลได้ การออกแบบที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดการสูญเสียจากแรงเสียดทานได้ประมาณ 8% ซึ่งแปลโดยตรงไปสู่การประหยัดเชื้อเพลิงที่ดีขึ้น ซึ่งมีคุณค่าอย่างยิ่งสำหรับผู้ประกอบการเชิงพาณิชย์

ประสิทธิภาพการเผาไหม้ที่ดีขึ้นช่วยลดการปล่อยก๊าซไฮโดรคาร์บอนลงประมาณ 12-15% ช่วยให้เรือปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดมากขึ้นในน่านน้ำชายฝั่งและภายในประเทศ

ระยะเวลาการให้บริการที่ขยายออกไป-ยาวนานกว่าตัวเลือกเกรดประหยัดถึง 30%-- ช่วยลดเวลาหยุดทำงานและค่าบำรุงรักษาสำหรับผู้ปฏิบัติงานกลุ่มยานพาหนะ เมื่อจำเป็นต้องเปลี่ยนในที่สุด ขนาดที่สม่ำเสมอและการออกแบบที่ได้มาตรฐานทำให้สามารถให้บริการได้อย่างตรงไปตรงมาโดยไม่ต้องใช้เครื่องมือหรือขั้นตอนพิเศษ

07 ข้อพิจารณาทางวิศวกรรมเฉพาะทางทางทะเล-

เครื่องยนต์ทางทะเลเผชิญกับความท้าทายเฉพาะที่ไม่ค่อยพบในการใช้งานด้านยานยนต์ ลูกสูบ 6ET-11631 จัดการกับปัญหาเหล่านี้ผ่านโซลูชันทางวิศวกรรมเฉพาะทาง องค์ประกอบของโลหะผสมประกอบด้วยองค์ประกอบที่ทนทานต่อการกัดกร่อน-ที่ได้รับการปรับปรุง เพื่อทนทานต่อสภาพแวดล้อมทางทะเลที่อุดมด้วยเกลือ ซึ่งสามารถเร่งการย่อยสลายส่วนประกอบได้

การออกแบบคำนึงถึงการเปลี่ยนแปลงน้ำหนักบรรทุกบ่อยครั้งของการปฏิบัติการทางทะเล-ตั้งแต่การหมุนรอบเดินเบาไปจนถึง-การไสคันเร่งเต็ม- พร้อมบริเวณกระโปรงเสริมเพื่อจัดการกับรูปแบบความเค้นที่แตกต่างกันที่เกิดขึ้น คุณสมบัติการจัดการระบายความร้อนของลูกสูบได้รับการปรับเทียบสำหรับคุณลักษณะการระบายความร้อนที่แตกต่างกันของ-เครื่องยนต์ทางทะเลที่ระบายความร้อนด้วยน้ำ เทียบกับการออกแบบที่ระบายความร้อนด้วยอากาศ-

นอกจากนี้ กระบวนการผลิตยังรวมถึงการทดสอบสเปรย์เกลือบนลูกสูบตัวอย่างเพื่อตรวจสอบความต้านทานการกัดกร่อน-ในระยะยาว เพื่อให้มั่นใจถึงความทนทานในสภาพแวดล้อมทางทะเลที่รุนแรง ซึ่งเครื่องยนต์ต้องเผชิญกับทั้งผลพลอยได้จากการเผาไหม้ภายในและบรรยากาศน้ำเค็มภายนอก

ภายในโรงงานขนาด 210,000-ตารางเมตรของ Starwave ในเจ้อเจียง มีการผลิตชุดลูกสูบมากกว่า 10 ล้านชุดต่อปี โดยมากกว่า 60% ส่งออกไปยังตลาดโลก

ก่อนออกจากโรงงาน ชุดลูกสูบ 6ET-11631 ทุกตัวจะต้องผ่านขั้นตอนการตรวจสอบ 37 ขั้นตอน ตั้งแต่การวิเคราะห์สเปกโทรสโกปีของวัสดุไปจนถึงการทดสอบการจำลองผลิตภัณฑ์สำเร็จรูป เฉพาะลูกสูบที่ผ่านการทดสอบอย่างไร้ที่ติเท่านั้นจึงจะได้รับสิทธิ์ในการขนส่ง

เบื้องหลังตัวเลขเหล่านี้คือเกณฑ์มาตรฐานอุตสาหกรรม: ความพึงพอใจของลูกค้าเกิน 95% เป็นเวลาสามปีติดต่อกัน นี่ไม่ใช่แค่การยอมรับในคุณภาพของผลิตภัณฑ์เท่านั้น แต่ยังเป็นการยกย่องสูงสุดสำหรับความฉลาดทางวิศวกรรมที่แม่นยำนี้อีกด้วย เมื่อชุดลูกสูบนี้ถูกติดตั้งเข้ากับเครื่องยนต์ Yamaha 115HP มันไม่เพียงแต่ทำหน้าที่ในการขับเคลื่อนเรือเท่านั้น แต่ยังรวมถึงความมั่นใจในการผลิตที่มีความแม่นยำของจีนซึ่งสร้างชื่อเสียงให้กับมหาสมุทรของโลก

การทดสอบที่แท้จริงของวิศวกรรมนี้ไม่ได้มาจากการตรวจวัดในห้องปฏิบัติการ แต่ใน-ประสิทธิภาพระดับโลก-ในเรือประมงที่กลับมาพร้อมกับปลาที่จับได้เต็มที่ตามฤดูกาล ในเรือลาดตระเวนที่รักษาความมั่นคงชายฝั่ง และในยานสันทนาการที่ให้การผจญภัยช่วงสุดสัปดาห์ที่เชื่อถือได้หลายปี การเดินทางที่ประสบความสำเร็จแต่ละครั้งจะตรวจสอบการตัดสินใจทางวิศวกรรมที่ฝังอยู่ในส่วนประกอบที่สร้างขึ้นอย่างแม่นยำนี้ พิสูจน์ว่าการออกแบบที่เหนือกว่านั้นไม่ได้วัดกันเฉพาะในข้อกำหนดเท่านั้น แต่ยังรวมถึงไมล์ทะเลที่สะสมไว้ของการบริการที่เชื่อถือได้
